插装阀集成系统
二通插装阀2
发布时间:2017-06-05 浏览次数:0

  二通插装阀是采用先导控制、座阀结构主元件和插装式连接的新型液压控制元件。由于它具有结构简单、抗污染能力强、性能可靠、流动阻力小、动作可靠、易集成、无泄漏等一系列优点,已广泛应用于各种工作液压系统的集成化控制。本5型二通插装阀安装尺寸符合DIN24342ISO7368以及GB2877,可与国外主要液压件公司同类产品互换。

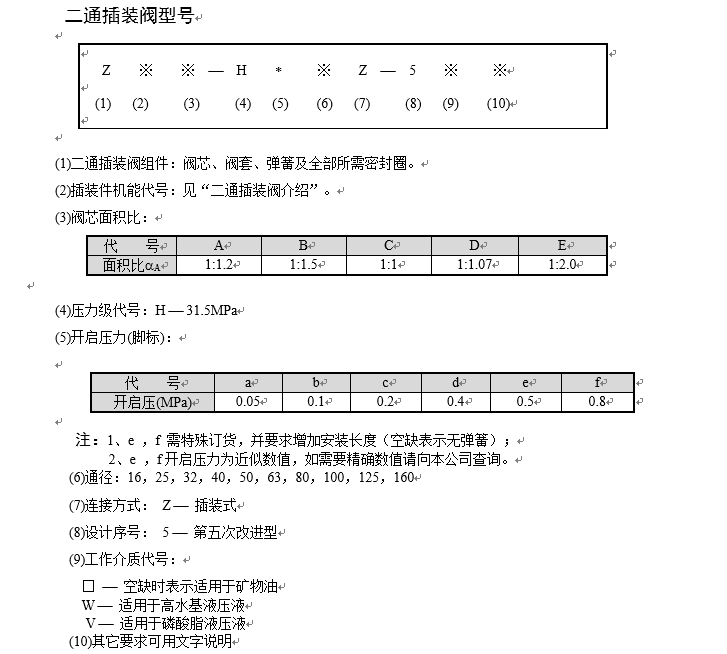

产品采用优质钢件,控制盖板及集成块表面均进行化学处理,具有以下结构特点:

1、阀芯不带或带缓冲头部

2、四种面积比

3、六种弹簧开启压力

4、多种行程调节装置

5、一套多芯的插件结构

6、内嵌梭阀、单向阀、节流器

7、带叠加式先导控制阀(电磁滑阀或球阀)


  1 二通插装阀安装尺寸(通径1663mm

 (NG125NG160外,符合DIN24342ISO7368GB2877


注: 先导阀和调节部分可超出b1b2规定的尺寸。Dg16规格在带先导控制阀时,b275mm

工作口B可在(t1t5)和(t1t9)的深度范围内,围绕工作口A的轴线任意布置,其轴线与孔d1相交可以不是90°;

控制口深度和角度根据用途确定;

对于黑色金属,推荐螺纹拧入深度为螺纹直径的1.25倍。实际尺寸可按盖板螺钉长度适当调整;

t1t2尺寸可适当变化,参见第9节的“关于二通插装阀安装孔的深度问题”。注意此时t4t5也相应变化

2 二通插装阀安装尺寸(通径80160mm


注: 先导阀和调节部分可超出b规定的尺寸。

工作口B可在(t1t5)和(t1t9)的深度范围内,围绕工作口A的轴线任意布置,其轴线与孔d1相交可以

不是90°。

控制口深度和角度根据用途确定。

对于黑色金属,推荐螺纹拧入深度为螺纹直径的1.25倍。实际尺寸可按盖板螺钉长度适当调整。

t1t2尺寸可适当变化,参见第4页的“关于二通插装阀安装孔的深度问题”。注意此时t4t5也相应变化。

最大尺寸。
